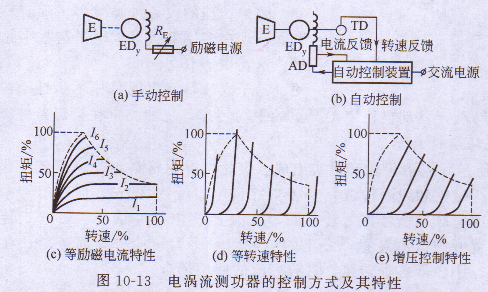

不少家用發電機電渦流測功器采用等電流自動控制裝置，其接線示意圖如圖10-13 (a)和圖10-13(b)所示，使勵磁電流保持一

定，與轉速、電源電壓和勵磁線圈電阻的變化無關，電渦流測功器的工作特性曲線如圖l0-13 (c)所示。

        另有一種是自動等速控制方式。在測出轉速偏離給定轉速時，反饋到勵磁回路中，使勵磁電流急劇增減，保持恒定轉速，其工

作特性如圖l0-13(d)所示。

        第三種是增壓控制方式，它使勵磁電流與轉速成正比增加，其增加比例及調整范圍可任意設定，其工作特性如圖10-13 (e)所示。

        家用發電機電渦流測功器所消耗的勵磁功率很小，只需變動幾個安培勵磁電流就能自由控制吸收的扭矩，這樣，便能方便地實

現控制自動化，有利于實現按預定規范試驗和耐久性試驗時無人操縱運轉。
